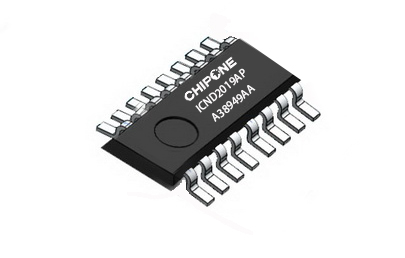

ICND2019AP

LED显示屏共阴行驱动芯片

    概述
    ICND2019AP 是一款专为LED共阴扫描屏设计的行驱动管，集成串行译码电路及功率NMOS管
    ICND2019AP 除SOP16的封装外，增加了QFN封装以适应超小间距的需求，其内部集成防烧功率管、可调电位消上鬼影、内置多种消隐模式，LED灯珠保护等功能
集成电路

    特性
    • 集成串行译码电路
    • 集成8个功率NMOS输出PIN，导通电阻100mΩ
    • 输入开路、输入锁死自检功能，防烧功率NMOS管
    • LED显示屏消除上鬼影
    • 改善LED显示屏灯珠短路造成的毛毛虫现象
    • 集成防LED灯珠反向击穿稳压电路
    • 支持最大持续电流2.5A
    • 单颗支持1~8扫
    • 最大功耗<650mW @ V_DD=5V & Ivdd=2.5A
    • 消影电位8档可调
    • 内置2种消影模式
    • 封装：SOP16
