产品介绍:一款专为全彩LED显示屏设计的驱动IC,16路PWM恒流输出,1~16扫任意扫,具有极佳的抗干扰特性,可选用不同的外挂电阻对输出级电流大小进行调节,精确控制LED的发光亮度。

产品详细

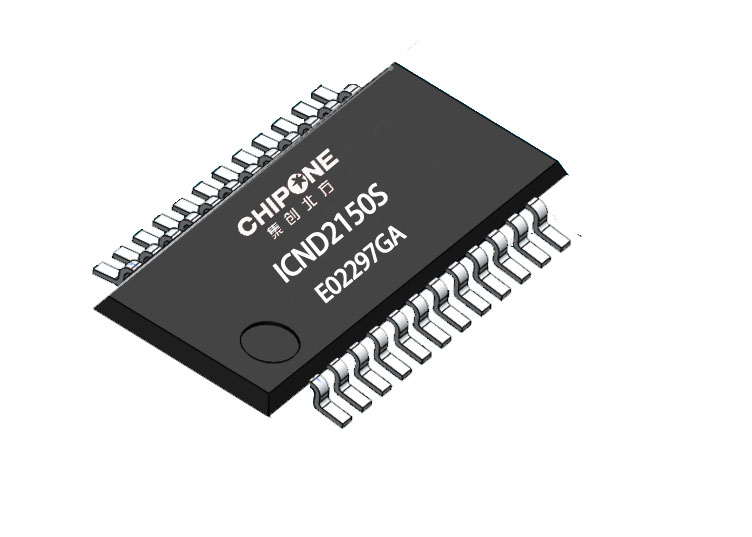

ICND2150S

1~16扫PWM恒流输出LED显示屏驱动芯片

    概 述
    ICN2150S是一款专为全彩LED显示屏设计的驱动IC,16路PWM恒流输出,1~16扫任意扫。ICN2150S集成了“Noise Free TM”技术,具有极佳的抗干扰特性,使恒流及低灰效果不受PCB板的影响。并可选用不同的外挂电阻对输出级电流大小进行调节,精确控制LED的发光亮度。
    ICND2150S会缓存输入的16位数据并转化为灰阶输出,并通过优化PWM输出提高低灰显示一致性。内部集成了LED开路检测,从而解决了开路十字架问题。内部自建消隐电路可以良好的消除下鬼隐。
    ICND2150S内部采用了电流精确控制技术,可使片间误差低于±2.0%,通道间误差低于±2.0%。显示方面可以有效解决低灰色块、偏色、麻点、第一行偏暗等问题。
集成电路

    特 性
    • 16路PWM恒流源输出
    • 1~16扫任意扫
    • 输出电流设定范围:
      0.5~25mA×16@VDD=5V 路恒定电流输出
      0.5~18mA×16@VDD=4.2V路恒定电流输出
      0.5~10mA×16@VDD=3.3V路恒定电流输出
    • 电流精度
      通道间:±1.0%(典型值),±2.0%(最大值)
      芯片间:±1.0%(典型值),±2.0%(最大值)
    • 8位电流增益调整:12.5%~200%
    • 低转折电压 IOUT=18mA@VDS=0.25V, VDD=4V
    • 快速输出电流响应(最小值):20ns@VDD=5V
    • 数据传输频率:fMAX=25MHz
    • 供电电压:VDD=3.3~5.5V
    • 工作温度范围:Topr=-40~85℃
    • 输出电流公式:
    • 集成下鬼隐消除功能
    • 集成灯珠保护电路,减少灯珠损坏
    • 消除开路十字架
    • 有效解决低灰色块、偏色、麻点、第一行偏暗
    • 封 装:SSOP24
