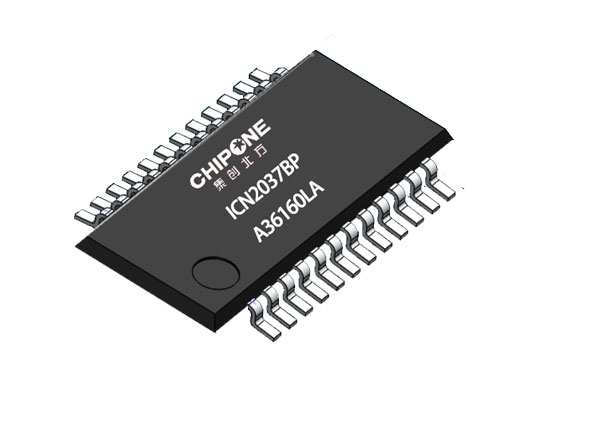

ICN2037BP

16路双缓存恒流输出LED驱动芯片

    概述
    ICN2037BP 是一款专为LED显示屏设计的驱动IC，采用16路恒流灌电流输出。ICN2037BP 集成了“Noise Free TM”技术，具有极佳的抗干扰特性，使恒流及低灰效果不受PCB板的影响。并可选用不同的外挂电阻对输出级电流大小进行调节，精确控制LED的发光亮度。同时通过电流精确控制技术，可使片间误差低于±2.5%，通道间误差低于±3.0%。
    ICN2037BP 集成了双缓存寄存器，在显示寄存器中16bit数据同时，还可以再继续存入16bit串行数据，相比通用恒流源芯片，刷新率可以提高50%以上。
集成电路

    特性
    • 16路恒流灌电流输出
    • 输出电流范围：
      3～45mA@V_DD=5V
    3～30mA@V_DD=3.3V
    • 电流精度
    通道之间：±1.8(典型值) ±3.0%(最大值)
      芯片之间：±1.5%(典型值) ±2.5%(最大值)
    • 快速输出电流响应（最小值）：60ns@VDD=5V
    • I/O施密特触发器输入
    • 最大数据传输频率： 30MHz
    • 芯片工作电压：V_DD=3.3～6V
    • 工作温度范围： -40～85℃
    • 具有改善灯珠损坏功能
    • 具有消隐功能
    • 具有极佳的抗干扰能力和低灰度效果
    • 改善因灯珠损坏产生的毛毛虫现象
    • 集成双缓存，刷新率比通用恒流芯片提高50%以上
