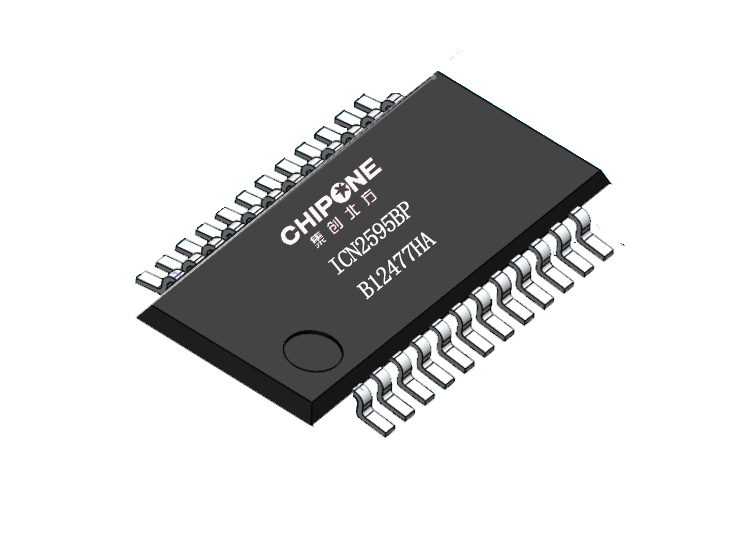

ICN2595BP
16路恒流输出LED驱动芯片/替代2颗74HC595
概 述
ICN2595BP是一款专为单双色LED显示屏设计的驱动IC，采用16路恒流灌电流输出。1颗ICN2595BP可以替代2颗74HC595。ICN2595BP集成了“Noise Free TM”技术，具有极佳的抗干扰特性，使恒流及低灰效果不受PCB板的影响。并可选用不同的外挂电阻对输出级电流大小进行调节，精确控制LED的发光亮度。
ICN2595BP集成16位移位寄存器和数据锁存器，可以将串行输入数据转化为并行输出的数据格式，并可以通过外部使能信号控制LED的关断。同时通过电流精确控制技术，可使片间误差低于±2.5%，通道间误差低于±1.3%。
特 性
• 16路恒流灌电流输出
• 1颗ICN2595可替代2颗74HC595
• 输出电流设定范围：
0.5～65mA@VDD=5V
0.5～35mA@VDD=3.3V
• 电流精度
通道间：±0.7%(典型值) ±1.3%(最大值)
芯片间：±1.1%(典型值) ±2.5%(最大值)
• 快速输出电流响应 （最小值）：40ns@VDD=5V
• I/O施密特触发器触发输入
• 最大数据传输频率：35MHz
• ESD HBM ~ 8KV
• 供电电压：VDD=3.3～6V
• 工作温度范围：Topr=-40～85℃
• 具有极佳的抗干扰能力和低灰度效果
• 封 装：SSOP24
