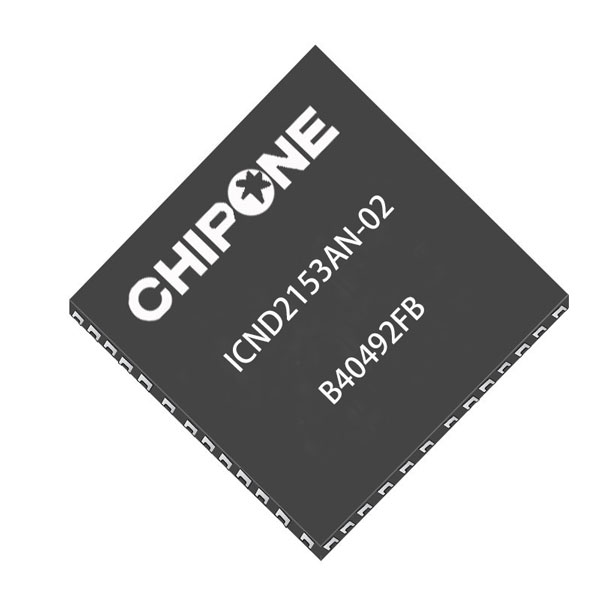

ICND2153AN-02
1~32扫PWM恒流输出LED显示屏驱动芯片
概 述
• ICND2153AN-02 是一款专为全彩LED显示屏设计的驱动IC，16路PWM恒流输出，1~32扫任意扫。ICN2053集成了“Noise Free TM”技术，具有极佳的抗干扰特性，
使恒流及低灰效果不受PCB板的影响。并可选用不同的外挂电阻对输出级电流大小进行调节，精确控制LED的发光亮度。
• ICND2153AN-02 会缓存输入的16位数据并转化为灰阶输出，并通过优化PWM输出提高低灰显示一致性。内部集成了LED开路检测，从而解决了开路十字架问题。
内部自建消隐电路可以良好的消除下鬼隐。
• ICND2153AN-02 内部采用了电流精确控制技术，可使片间误差低于±2.0%，通道间误差低于±2.0%。显示方面可以有效解决低灰色块、偏色、麻点、第一行偏暗等问题。
特 性
• 16路PWM恒流源输出
• 1~32扫任意扫
• 输出电流设定范围：
0.5～18mA×16@VDD=4.2V路恒定电流 输出
0.5～18mA×16@VDD=4.2V路恒定电流 输出
0.5～10mA×16@VDD=3.3V路恒定电流输出
• 电流精通道间：±1.0%(典型值)，±2.0%(最大值)
• 芯片间：±1.0%(典型值)，±2.0%(最大值)
• 8位电流增益调整：12.5%~200%
• 恒流源输出拐点最小0.3V
• 快速输出电流响应（最小值）：20ns@VDD=5V
• 数据传输频率：fMAX=25MHz
• 供电电压：VDD=3.3～5.5V
• 工作温度范围：Topr=-40～85℃
• 输出电流公式
• 集成下鬼隐消除功能
• 集成灯珠保护电路，减少灯珠损坏
• 消除开路十字架
• 有效解决低灰色块、偏色、麻点、第一行偏暗
• 封 装：QFN24
