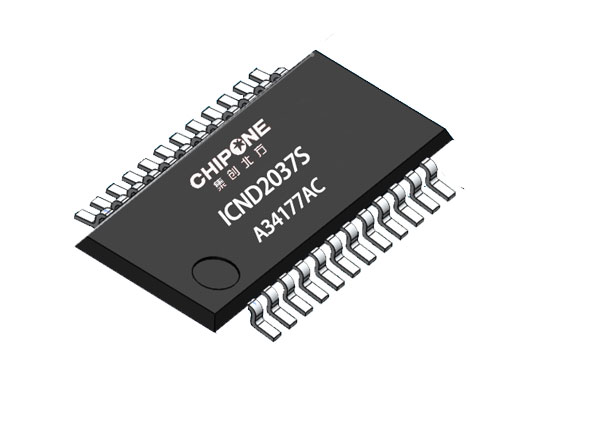

ICND2037S

16路双缓存恒流输出LED驱动芯片

    概述
    ICND2037S是一款专为LED显示屏设计的驱动IC，采用16 路恒流灌电流输出。ICND2037S 集成了“Noise Free TM”技术，具有极佳的抗干扰特性，使恒流及低灰效果不受PCB板的影响。并可选用不同的外挂电阻对输出级电流大小进行调节，精确控制LED的发光亮度。ICND2037S 内部采用了电流精确控制技术，可使片间误差低于±3.5%，通道间误差低于±3.0%
    ICND2037S 在显示过程中(OE=0)会缓存 16bit显示数据，所以系统在 ICND2037S显示的过程中可以再继续存入16bit串行数据，相比通用恒流源芯片，刷新率可以提高50%以上。
    ICND2037S在ICN2037的基础上加入下鬼影消除可调功能，增强对灯珠的保护
集成电路

    特性
    • 16路恒流灌电流输出
    • 输出电流范围：
    3～45mA@V_DD=5V
    3～30mA@V_DD=3.3V
    • 电流精度
    通道之间：±3.0%(最大值)
    芯片之间：±2.5%(最大值)
    • 快速输出电流响应（最小值）： 40ns@V_DD=5V
    • I/O施密特触发器输入
    • 最大数据传输频率： 25MHz
    • 芯片工作电压：V_DD=3.3～6V
    • 工作温度范围： -40～85℃
    • 消除下鬼隐电位可调
    • 兼容通用芯片及 ICND2038S 程序
    • 黑屏节能
    • 集成双缓存，刷新率比通用恒流芯片提高50%以上
    • 通道内集成双向钳位保护电路，能够有效减少灯珠的损坏
    • 封装：SSOP24
